Как установить дымоход через крышу?

22.09.2014

hea74_5[2]

Качественное сооружение системы отвода газов не под силу рядовому владельцу, так как здесь требуется наличие высокого уровня квалификации и специальных знаний. Обязательное требование — строгое соблюдение СНиП и правил пожарной безопасности. Поэтому до того, как установить дымоход через крышу, необходимо получить хотя бы минимум информации, которая даст ответы на наиболее актуальные вопросы.

Начинаем с выбора места для дымохода

Каждый владелец знает о том, что мере прохождения по трубе продуктов сгорания ее температура начинает постепенно повышаться. В этой связи данный элемент дома должен удовлетворять требованиям пожаробезопасности. Поэтому до того, как установить дымоход через крышу, нужно определиться с местом для его размещения, помня о данной особенности.

Большинство специалистов сходятся во мнении, что оптимально, когда для данной конструкции выбирается место рядом с маяком.

Конструкция примыкания

sendvich1[1]

Чтобы выполнить монтаж дымохода через крышу, необходимо использовать специальные элементы с фартуками, которые могут быть изготовлены из любых материалов, учитывающих возможность использования на кровле с любым углом ската. Однако при выборе конструкции необходимо принимать во внимание и ряд других параметров:

  1. Материал самой трубы
  2. Наружная отделка дымохода
  3. Вид кровельного покрытия

Учитывая, что для создания системы отвода отработанных газов допустило использовать специальный кирпич, металл и стекло, в каждом случае для конструкции прохода будут присущи свои особенности. Однако в первую очередь нужно обращать внимание на температуру сгорания.

Основные этапы вывода трубы

Чтобы создать проход дымохода через кровлю, не прибегая впоследствии к устранению недочетов, следует придерживаться следующего порядка действий:

  1. Выбрать точку прохода
  2. Подготовить каркас кровли
  3. Прорезать отверстие в скате крыши

С выбором точки прохода проблем возникнуть не должно. Поэтому перейдем к главному — как должна быть выполнена крышная разделка дымохода? Здесь никак не избежать внесения изменений в структуру ее каркаса.

Поэтому придется выполнить следующие действия:

  • От стропильной ноги отмеряется расстояние, равное размеру трубы, к которому добавляется дополнительно 0,5 м, где устанавливают аналогичную конструкцию, размещая ее вдоль первой.
  • При помощи отвеса следует наметить контур стропильной балки на плоскости перекрытия чердака, после чего сделать от данной точки отступ 1,5 м в направлении уклона, зафиксировав данную отметку на стропило. Именно в этом месте будет проходить центральная ось трубы.
  • От данной точки отмеряют расстояние, равное внешнему радиусу дымохода, прибавив к полученному значению 0,25 м. В данном месте устанавливают верхнюю балку, размещая ее под прямым углом к кровельному стропилу.
  • Аналогичные действия выполняют и при определении места для установки нижней балки

По завершении всех действий у нас получится силовой короб, каркас которого будет образован стропилами и балками. Причем размеры его сторон будут почти соответствовать диаметру трубы, отличаясь только на величину наращения, равного 0,5 м.

Затем начинают вскрывать кровлю. В точке углового сопряжения стропила и балки изнутри делают сквозное отверстие, которое необходимо просверлить и в других трех углах короба. Когда будет намечен контур, начинают вскрывать слои кровельного пирога.

Для выполнения этой операции можно пойти двумя путями:

  • Надрезать слои по периметру короба изнутри
  • Вскрывать слои, идя по диагонали.

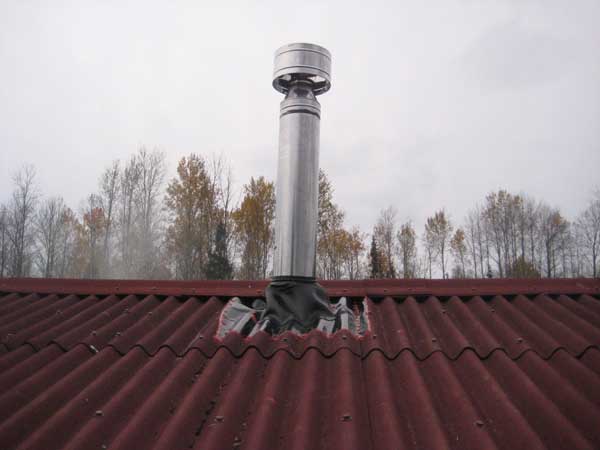

Когда доступ к кровле будет получен, в ней создают проход, разместив внутри дымоход. Вначале нужно отогнуть кровельный и изоляционный материал, причем первый — наружу, а второй — вовнутрь, после чего начинают вставлять трубу. Сверху на нее следует закрепить теплоизолирующий пояс, а затем зафиксировать саму конструкцию. Далее нужно заделать созданные отверстия, заполнив их керамзитом. Завершается же работа герметизацией стыков и монтажом крышки на дымоходную трубу.

Итог

Учитывая все вышесказанное, отметим, что монтаж дымоотвода через крышу сопровождается определёнными трудностями, он предусматривает много особенностей, о которых желательно узнать на практике. Поэтому неправильно думать, что эту работу без подготовки может выполнить каждый. До начала работ полезно ознакомиться со всеми стадиями и обсудить интересующие операции с профессионалом. В этом случае можно будет избежать необходимости в переделке по завершении работ.
