Как собрать дымоход сэндвич: подробная инструкция

22.09.2014

Тот факт, что в названии подобного типа дымоходов присутствует приставка «сэндвич», можно объяснить особенностями их конструкции. Ее основу образуют две трубы, имеющие различный диаметр, расположение которых таково, что одна из них помещена в другую. Пространство, образуемое данными трубами, заполнено теплоизоляционным материалом. На сегодняшний день к подобным конструкциям проявляется высокий интерес, поэтому неслучайно многих интересует вопрос, как собрать дымоход сэндвич. Устройство подобного дымохода в доме не принесет в дальнейшем разочарований, поскольку данная конструкция обладает всем необходимым, в чем нуждается владелец.

Правила установки дымохода сэндвич

Размещать дымоход нужно с тем расчетом, чтобы большая его часть находилась внутри отапливаемого здания. За счет подобного расположения можно добиться того, что система обогрева будет функционировать наиболее эффективным образом.
Дымоходная труба сэндвич обязательно должна иметь особую трубу с шибером. Наличие такого приспособления позволит изменять тягу, исходя из текущей погоды и используемого топлива.
На обратной стороне снаружи дымохода устанавливают рефлектор. За счет этого исключается проникновение осадков внутрь системы, а также будет обеспечиваться эффективное удаление дыма из трубы даже в условиях сильного ветра.
Тем, кто не знает всех нюансов, касающихся того, как собрать дымоход сэндвич, сообщим, что для установки дымохода на стену используют специальные кронштейны, размещаемые на расстоянии двух метров друг от друга.
Чтобы провести конструкцию дымохода сквозь стены и прочие элементы здания, используют особые элементы — проходные патрубки. Для упрощения доступа к вертикальной части дымохода следует включить в его конструкцию съемный стакан.

Как выполняется сборка дымохода

Сборка сэндвич дымохода начинается с того, что сперва первое звено его трубы монтируют к трубе печки. Во избежание выхода изолятора и тепла из него его нужно закрыть заглушкой.
Трубы вставляют одну в другую. Особое внимание следует уделить конструкции трубы: один конец непременно будет иметь меньший диаметр. Как раз с этой стороны и следует вставить следующую трубу. Сборка звеньев трубы должна выполняться с учетом того, что возникающему конденсату ничто не должно мешать стекать вниз.
Собирая дымоход сэндвич своими руками, следует обязательно выполнить стыковку внутренней и наружной трубы.
Покройте трубу слоем герметика. Для этой цели следует использовать герметик, способный справиться с воздействием высоких температур (до 1000 градусов Цельсия).

Аналогичным образом выполняют установку тройника, угла с наконечником и зонта. Когда сборка дымохода будет завершена, пленку, которой были защищены трубы, следует убрать.

Как вывести сэндвич дымоход через крышу

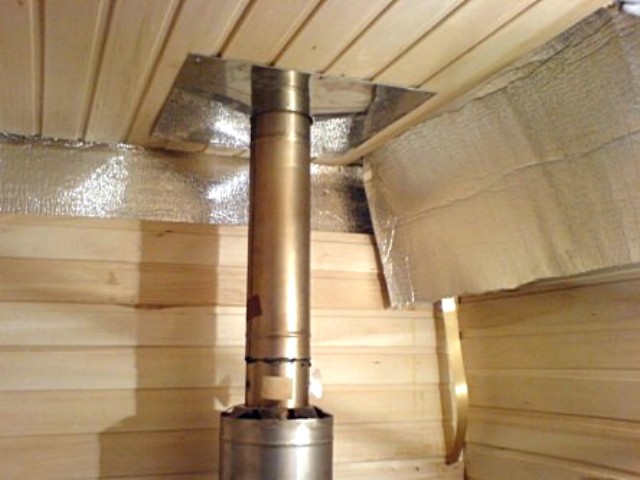

Чтобы провести дымоход сквозь перекрытия, используют так называемую разделку. Особое внимание следует уделить участкам, в которых дымоход будет контактировать с конструкциями здания: здесь необходимо установить особое звено дымохода, называемое проходным патрубком, предусматривающий внутри отверстие. При создании разделки следует учесть, что ее размер должен отличаться от толщины перекрытия на 7 см в большую сторону.
Благодаря созданию разделки конструкция будет защищена от пожара. Не следует создавать слишком жесткое соединение между конструкцией и разделкой. Следует помнить о том, что у трубы, расположенной в патрубке, должны отсутствовать стыки.
Выберите в перекрытии место под отверстие, сквозь которое будет проходить дымоход. Обозначьте его с помощью маркера. Начинать вырезать отверстие можно после того, как вы окончательно удостоверитесь, что труба будет проходить в нужном направлении.
Проходной патрубок нужно защитить с обеих сторон фольгированным матом, покрыв его специальной мастикой, устойчивой к повышенным температурам. Там, где отверстие будет контактировать с проходным патрубком, его следует при возможности изолировать.
Начинаем монтировать патрубок в стенку. Удостоверьтесь, что труба располагается строго по вертикали, в случае обнаружения неровностей их следует устранить.
Чтобы провести трубу сквозь крышу, прибегают к особому методу, называемому «разделка для крыши». Решение данной задачи будет упрощено, если вам известен угол наклона крыши. С внутренней стороны кровли выбирается место для отверстия под трубу. Изнутри крыши следует разместить на ее поверхности лист из оцинкованной стали, далее вывести трубу и зафиксировать лист. Поверх кровли устанавливается сама разделка.
